29. 加速度制御

加速度制御（Acceleration Control）は、精密モーションコントロールの基盤となる技術で、その本質は、複雑な物理特性を持つモータやロボットアームを、「ニュートンの運動方程式（\(F=ma\)）通りに動く、理想的な物体」に見なせるようにすることにある。
例えば、モータへの指令値（操作量）は「電流（＝トルク）」だが、現実のモータでは摩擦、重力、慣性変動、外乱トルクが影響するため、電流を流しても期待通りの加速度が得られるわけではない。加速度制御の目的は、これらすべての「不要な要素」をリアルタイムで打ち消し、外部からの加速度指令 \(\alpha_r\)に対して、実際の加速度\(\ddot{x}\)が即座に一致する系を構築することである。$$\ddot{x} \approx \alpha_r$$

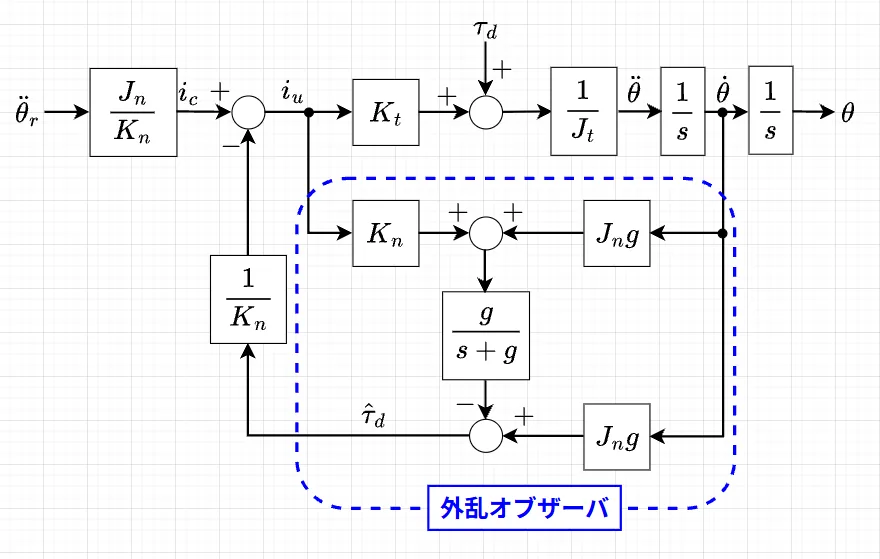

加速度制御の構成

\(\tau_d\)が外乱トルクで、\(\hat{\tau}_d\)が外乱オブザーバにより生成される推定外乱トルクである。\(\hat{\tau}_d\)を\(K_n\)で割ることで、推定外乱トルクに対応した電流となり、これをフィードバックすることで、外乱トルク\(\tau_d\)を打ち消すことができる。これにより、制御対象ををあたかも「摩擦のない理想的な物体」として動作させることができる。
推定外乱トルク\(\hat{\tau}_d\)は式(1)で表せる。$$\hat{\tau}_d = \frac{g}{s+g}\left(J_n s \dot{\theta} - K_n i_u \right) \;\quad \cdots (1)$$ここで、\(\frac{g}{s+g}\)は\(s\dot{\theta}\)により角速度\(\dot{\theta}\)から角速度\(\ddot{\theta}\)を求める際の微分による雑音の影響を抑制するためのローパスフィルタ（Qフィルタ）である。\(g\)は外乱トルクの推定帯域を決めるカットオフ周波数である。
ここで、\(\frac{s}{s+g} = 1 - \frac{g}{s+g}\)の関係を使って、式(1)を変形すると、$$\hat{\tau}_d = \frac{g}{s+g}J_n s \dot{\theta} - \frac{g}{s+g}K_n i_ u \\=\frac{s}{s+g}J_n g \dot{\theta} - \frac{g}{s+g}K_n i_u \\= \left(1 - \frac{g}{s+g}\right) J_n g \dot{\theta} - \frac{g}{s+g} K_n i_u \\=J_n g \dot{\theta} - \left(\frac{g}{s+g} J_n g \dot{\theta} + \frac{g}{s+g}K_n i_u\right) \\ = J_n g \dot{\theta} - \frac{g}{s+g}\left(J_n g \dot{\theta} + K_n i_u\right)$$となる。この構成であれば、「角速度を微分して角加速度を出す」という処理が不要になり、雑音の元となる微分を必要としない形式にできる。この外乱オブザーバにより図１の加速度制御系が構成できる。これにより、上位の制御器（位置制御や速度制御）からは制御対象を、複雑な物理特性を気にせず「加速度\(\alpha_r= \ddot{x}_r\)（ 上記の例では、\(\ddot{\theta}_r\)）を入力すれば、その通りに動く物体（回転体）として扱うことができるようになる。

モータの加速度制御シミュレーション

図１に従って、モータの加速度制御シミュレーションを考える。
・モータ（プラント）： 電流\(i_u\)に対してトルク\(T = K_t \cdot i_u\)を発生し、慣性\(J\)を回転させる。
・加速度制御： 目標加速度（角加速度）\(a_ref\) に公称慣性\(J_n\)を掛けて、トルク定数\(K_n\)で割ることで、電流指令値を生成する。
・DOB（外乱オブザーバ）： 実際の速度\(v\)から外乱を推定し、電流指令に補正を加える。
Sclilabによるシミュレーションスクリプトを下記に示す。

// --- パラメータ設定 ---
dt = 0.001;  // サンプリング時間 [s]
T_end = 1.0; // シミュレーション時間 [s]
t = 0:dt:T_end;

J = 0.02; // 実際の慣性 [kg・m^2]
Jn = 0.02;// 公称慣性 [kg・m^2]
Kt = 0.5; // トルク定数 [Nm/A]
g = 100;  // DOB帯域(カットオフ周波数) [rad/s]

// --- 変数初期化 ---
v = 0;  //実速度
a_ref = 10; //加速度指令値 [rad/s^2]
dist = 1.0; // 外乱トルク [Nm]（0.5sで発生）
xi = 0; // DOB内部の状態変数（積分用）
v_history = zeros(t);
a_history = zeros(t);
d_hat_history = zeros(t);

tau_ref = 0; // ループ内で更新

for i = 1:length(t)
    curr_t = t(i);

    // 1. 目標加速度（0.2sからステップ状で加速）
    ref_acc = (curr_t > 0.2) * a_ref;

    // 2. 外乱オブザーバ
    // 状態変数 xi を用いた微分器なしの実装
    d_hat = xi + g * Jn * v;
    // xi の微分値: d(xi)/dt = -g*xi - g^2*Jn*v - g*tau_ref
    xi = xi + dt * (-g * xi - g * g * Jn * v - g * tau_ref);

    // 3. トルク指令の生成
    // 外乱 d_hat は「逆方向の力」として推定されるため、
    // それを「差し引く(マイナスする)」ことで打ち消し（補正）を行う
    tau_acc = ref_acc * Jn;
    tau_ref = tau_acc - d_hat; // 補正：マイナスにする

    // 4. プラント（実際のモータ）の挙動
    d_actual = (curr_t > 0.5) * dist; // 0.5秒から外乱トルク発生
    acc = (Kt * (tau_ref / Kt) - d_actual) / J;
    v = v + dt * acc;

    // 記録
    v_history(i) = v;
    a_history(i) = acc;
    d_hat_history(i) = d_hat;
end

// --- グラフ描画 ---
clf();
subplot(2,1,1);
plot(t, a_history, "r");
hl=legend(["Actual Acceleration"]);
xtitle("Acceleration Response (Corrected)", "Time [s]", "Acc [rad/s^2]");

subplot(2,1,2);
plot(t, v_history, "b");
xtitle("Velocity Response", "Time [s]", "Vel [rad/s]");

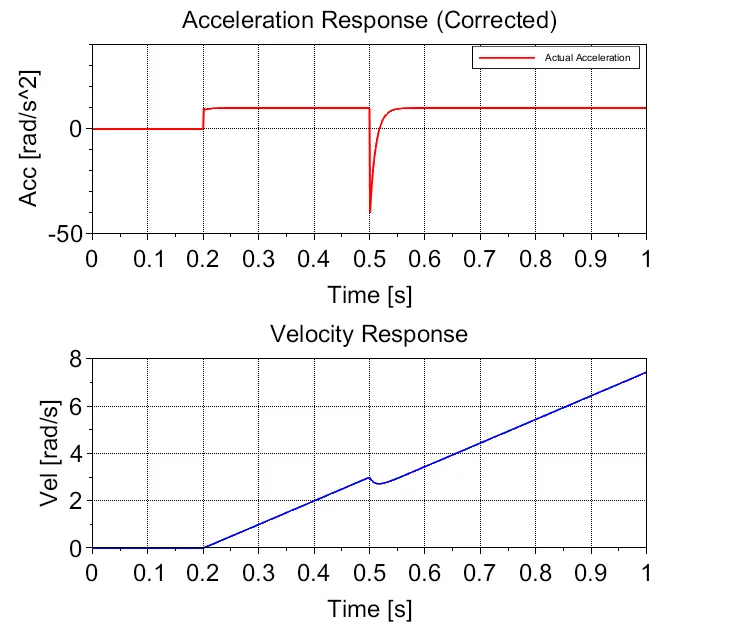

図２がシミュレーション結果で、0.2 s の時点で目標加速度（角加速度）をステップ状に与えている。これにより、定加速度でモータ速度（角速度）が上昇している。0.5 s の時点で外乱トルク1.0 Nm（加速度：50 rad/s^2)が加わると加速度が大きく変化するが、DOBにより一瞬の乱れの後、すぐに元の定加速度に戻る。0.5 s 時点で速度も一瞬変化するが、その後の速度は直線的に増え続ける。
