30. 電気電子回路図の読み方

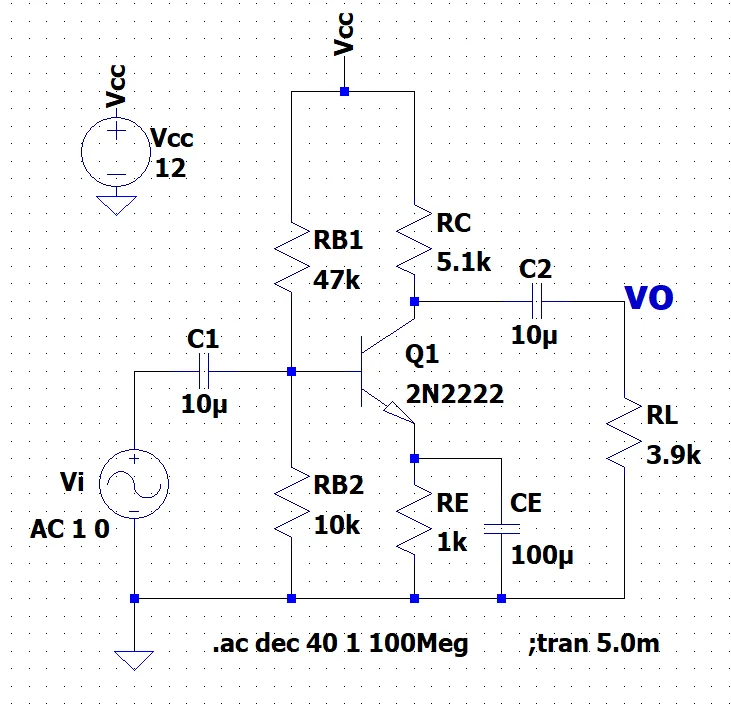

図１「エミッタ接地増幅回路（LTspice での回路図例）」参照。
・左から右へ：基本的に、信号やエネルギーの入り口（入力）は左側に、出口（出力）は右側に描かれる。
図１では入力信号\(Vi\)を左に、出力信号\(Vo\)を右に配置している。
・上から下へ：高い電圧（電源、VCC）は上に、低い電圧（グランド、GND）は下に配置される。
図１では電圧源\(Vcc\)を上に、グランド（コモン）を下に配置している。

・接続点（ジャンクション）:二つの線が交差している場所に「●（黒丸）」があれば接続されている。黒丸がない場合は、立体交差のように「つながっていない」ことを意味する。

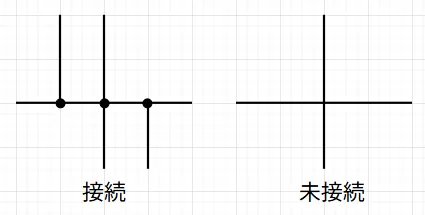

図１では、接続点は「青■」となっているが、図２（左）のように「●」を使用することが多い。図２（右）の場合、２本の線が交差しているが「●」が無いので２本の線は未接続とみなす。
・ネットラベル ：離れた場所にある線に「+5V」や「RESET」といった同じ名前が付いている場合、それらは回路内でつながっているとみなす。
図１では、「Vcc」が相当し、回路内では接続されているとみなす。
・バス（Bus）：複数の信号線を太い一本の線にまとめて描く手法。

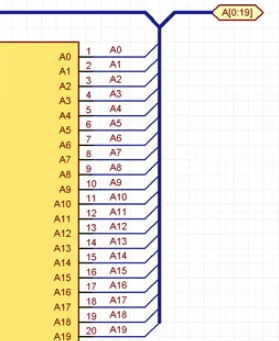

図３はCPUから出ているアドレス線（A0~A19）をまとめて一本の太い線で描いた例である。

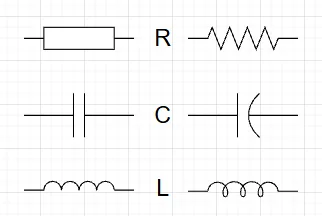

図４は、R-C-Lの回路図記号例である。一般に図の左側の記号を使うことが多い。

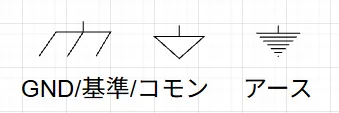

図５は、GND（グランド）記号の例である。GND記号には、回路の基準電位を示す「回路グランド（SG/AG/DGなど）」と、大地への接続（安全のため）を示す「アース（FG/E/アース記号）」があり、シグナルグランド（SG）、フレームグランド（FG）、デジタルグランド（DG）、アナロググランド（AG）など、役割に応じて様々なシンボルや名称で使い分けられるが、根本は「基準」を示す記号群である。

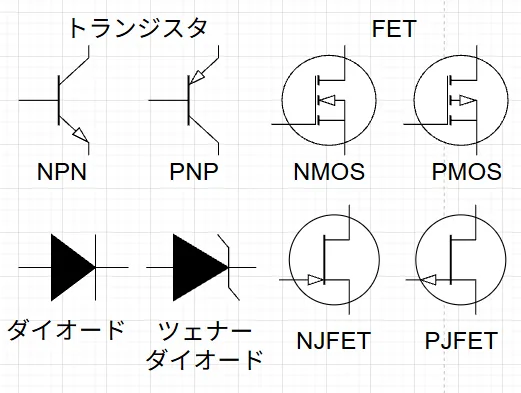

図６は電子部品記号の一例である。トランジスタ（BJT）やFETなどは矢印の向きで種類（NPN/PNPなど）を見分けることもできるが、電子部品は多種多様なので、データシートで確認することが重要である。

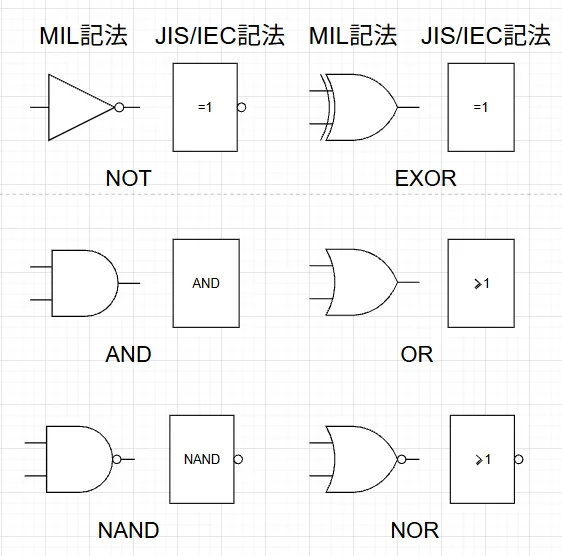

図７は論理回路記号の一例である。一般にMIL記法とJIS/IEC記法が使われる。JIS/IEC記法が推奨記法であるが、CADなどでは現在もMIL記法が主に使われている場合もある。論理回路記号は慣れてしまえば、簡単なので好きな方を使えば良いと思う。また、近年のディジタル回路設計は、ハードウェア記述言語（HDL）を用いた論理設計が主流なので、学習以外では論理回路記号の出番は少ないと思われる。

・電源部：電池やアダプタから安定した電圧/電流を作るブロック。
・制御部：CPUなどが中心となり、判断を下すブロック。
・インターフェース部：CPUなどの本体が、外部のデバイス、人間、あるいは他の基板と情報をやり取りするためのブロック。
・入力部：センサやスイッチなど、情報を入力するブロック。
・出力部：モーターやLEDなど、実際に動かすブロック。
※最近の電子機器はCPUが多様されているので、上記はそれを基本にし記載している。
